แก้ไขชั้นวางผ้า

ลูกค้ามีชั้นวางสินค้าเดิม เป็นเหล็กฉาก

มีปัญหารับน้ำหนักไม่ได้

ทางร้านเข้าไปแก้ไข ทำเพิ่มเติม ไปชมภาพกันครับ

รูปที่ 1

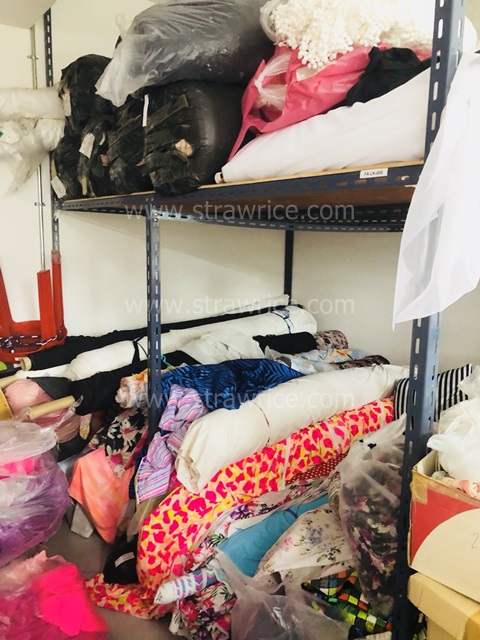

จากรูปที่ 1 จะเห็นว่าคานเหล็กด้านบนโค้งงอ และ

ชั้นล่างไม่สามารถวางผ้าได้เต็ม มีผ้าบางส่วนตกพื้นเปื้อน

รูปที่ 2

รูปที่ 3

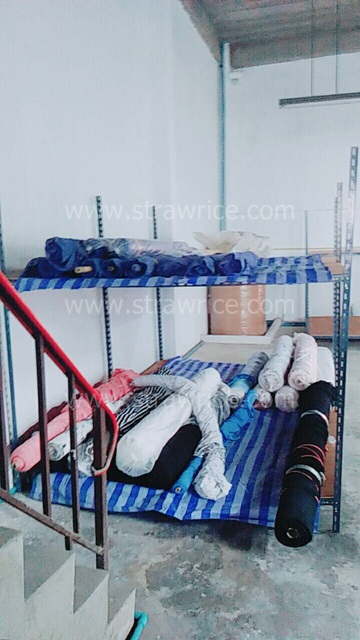

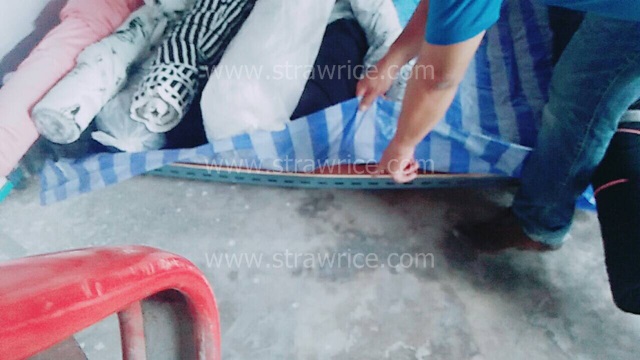

จากรูปที่ 2 และ รูปที่ 3 จะเห็นว่าคานเหล็ก

ไม่สามารถรับน้ำหนักได้ โค้งชัดเจน...

รูปที่ 4

รูปที่ 5

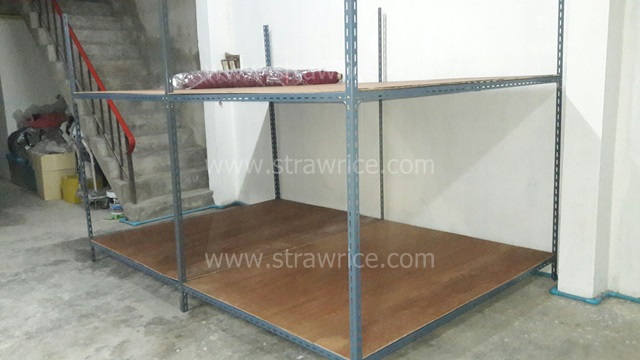

จากรูปที่ 4 รูปที่ 5 ย้ายสินค้าออก แล้วรื้อแผ่นไม้ออก

แล้วแก้ไขเสริมเหล็กเพิ่ม

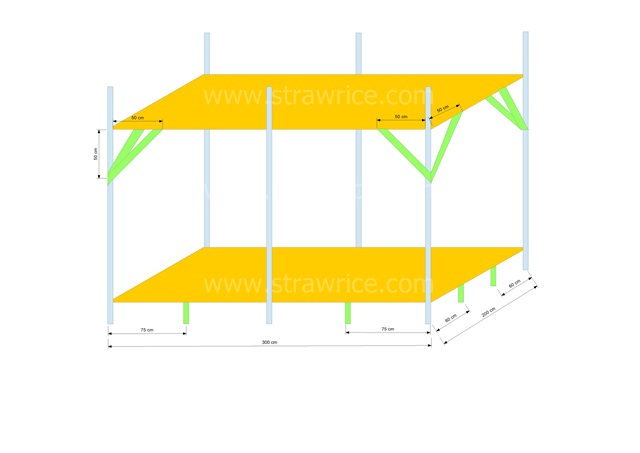

รูปที่ 6

แสดงแบบชั้นเหล็กฉาก ที่ปรับปรุงแล้ว

หลังจากคำนวณน้ำหนักสินค้า

สีเขียวคือเหล็กที่เสริมเข้าไป

รูปที่ 7

รูปที่ 8

รูปที่ 9

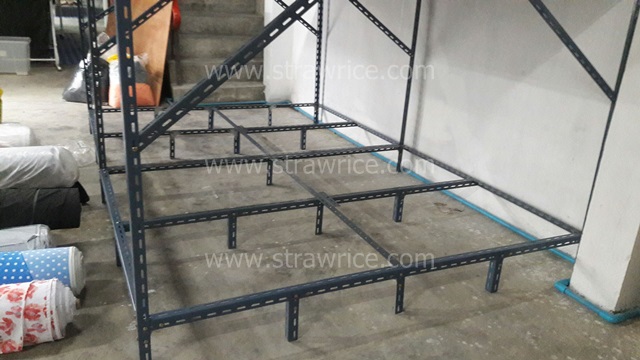

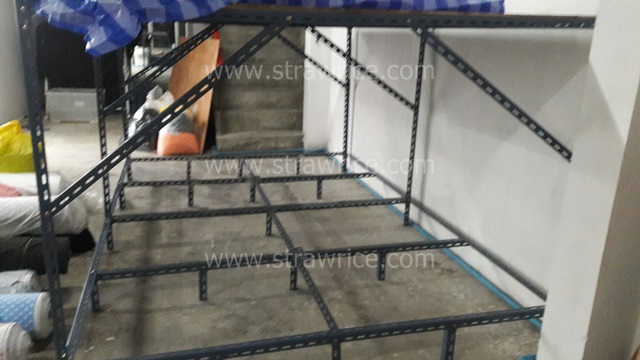

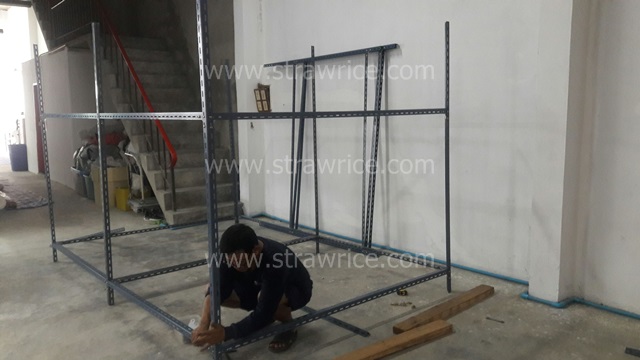

จากรูปที่ 7,8 และ 9 จะเห็นโครงเหล็กที่เสริมเข้าไป

เพื่อรับน้ำหนีกได้มากขึ้น

รูปที่ 10

รูปที่ 11

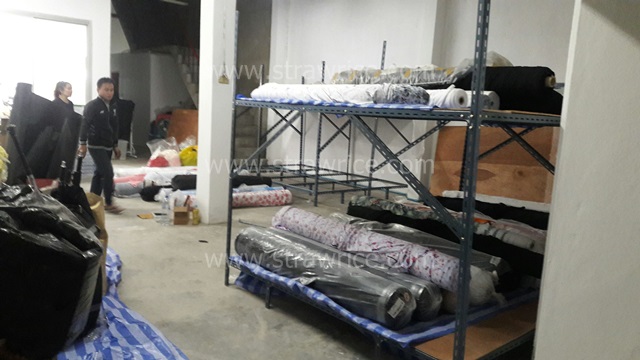

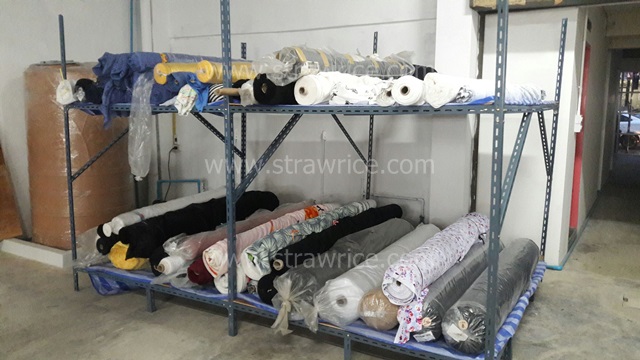

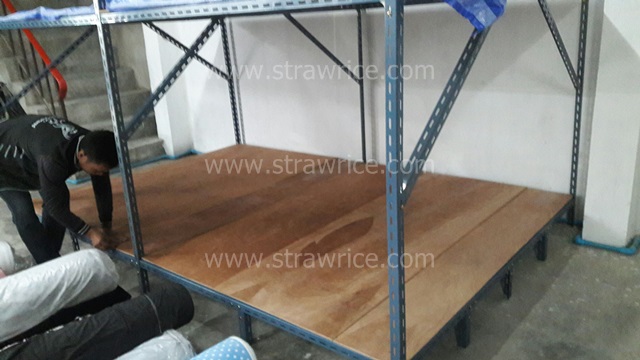

รูปที่ 10 และ รูปที่ 11 จะเห็นว่าชั้นวางเหล็กฉาก

รับน้ำหนักได้แล้วครับ

น้ำหนักผ้า ประมาณ 500-1000 ก.ก.

ขนาดชั้น ความยาว 2 เมตร กว้าง 3 เมตร สูง 2 เมตร
